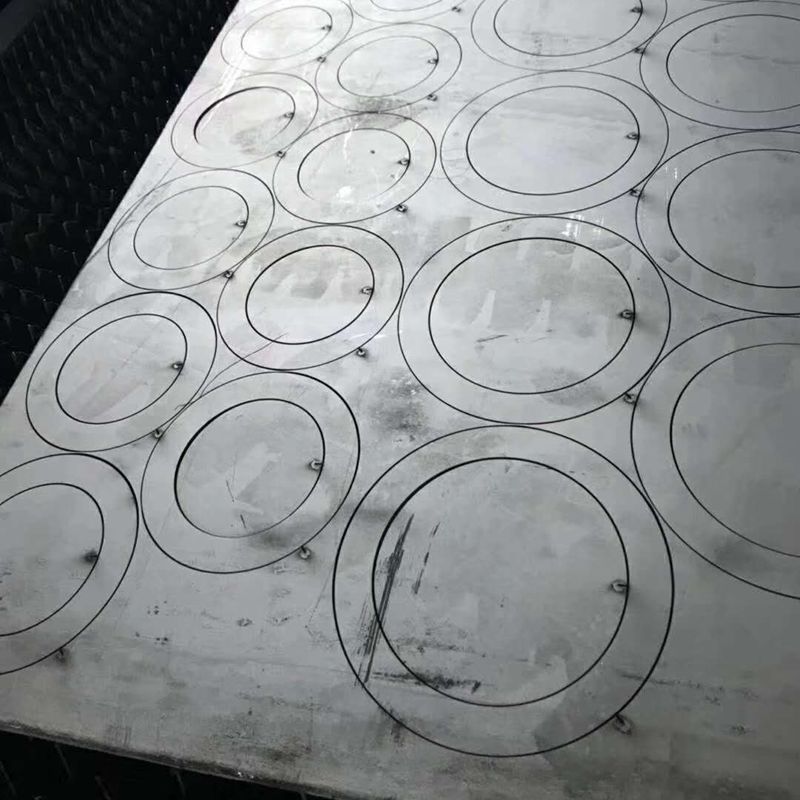

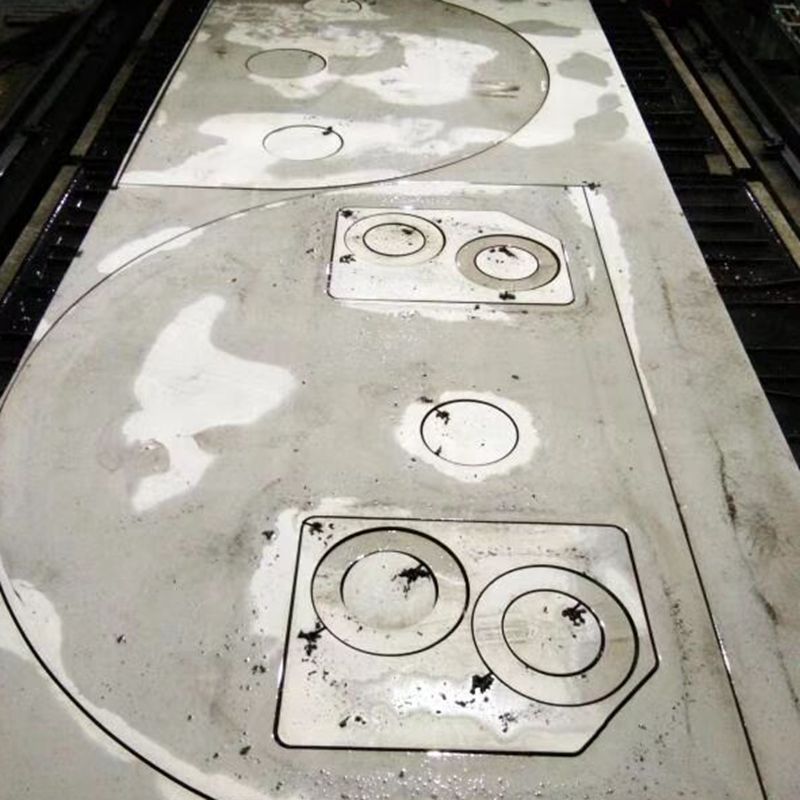

2507鋼板切割

2507不銹鋼板是一種鐵素體—奧氏體(雙相)不銹鋼,它綜合了許多鐵素體鋼和奧氏體鋼最有益的性能, 2507鋼板切割由于該鋼鉻和鉬的含量都很高,因此具有極好的抗點腐蝕,縫隙腐蝕和均勻腐蝕的能力.雙相顯微組織保證了該鋼具有很高的抗應力腐蝕破裂的能力,而且機械強度也很高.2507不銹鋼的化學成分：C≤0.03 、Si≤0.80 、Mn≤1.2 、Cr:24-26 、Ni:6-8 、S≤0.02 、P≤0.035 、Mo:3-5 、N：0.24-0.32
2507不銹鋼在適宜固溶處理后，此鋼的顯微組織有比較理想的α/γ之比約為50/50的雙相結構。當固溶溫度在1050℃以上時，隨溫度升高，鋼中鐵素體相數量會有所增加，但由于含氮量高，在1300℃以下鋼的相比例不會有顯著改變。此鋼若不經不同溫度時效（或受熱的影響），在α+γ基體上會有γ2形成和δ、χ、R、α`金屬間相和Cr2N等氧化物析出，2507鋼板切割由于鋼中的碳含量低（一般在0.01%-0.02%），因此鋼中一般沒有碳化物存在。2507不銹鋼板產品的力學性能：2507不銹鋼板2507雙相不銹鋼管的室溫力學性能：鋼材品種：壁厚≤20mm ；δb/MPa：800-1000 、δ0.2/MPa：≥550 、δ5/%：≥25 、硬度（HV)：290
